工业以太网远程IO模块：从选型到部署，打通智能制造现场数据链路

在制造业数字化转型的浪潮里，车间现场的设备数据能不能被稳定、实时、低成本地采集上来，往往决定了整个项目的成败。传统的集中式布线方式在设备分散、产线跨度大的场景中越来越吃力——电缆成本高、施工周期长、后期改造几乎等于重做。而工业以太网远程IO模块的出现，让"就近采集、网络汇聚"成为主流做法，也让自动化产线的数据链路变得清晰可控。

本文结合食品饮料、纺织印染、化工制药、汽车零部件、新能源电池等多个行业的现场经验，系统梳理工业以太网远程IO模块的结构原理、协议选择、选型要点与部署细节，帮助工程技术人员在项目实施中少走弯路。

一、工业以太网远程IO模块到底是什么

简单来说，工业以太网远程IO模块是一种把现场开关量、模拟量信号转换成以太网数据包的采集与控制设备。它通常安装在靠近传感器、执行机构的现场机柜或设备侧，通过一根网线或光纤接入车间环网，数据直接上传至PLC、上位机、SCADA或工业云平台。

它的核心价值在于三点：

• 缩短布线：过去从控制柜到现场设备要拉几十上百根信号线，现在只需一根网线加就近供电，线缆成本可下降一半以上。
• 扩展灵活：产线增加工位、新增检测点，只需在附近再挂一个远程IO节点，不必重新改动主控柜。
• 诊断直观：模块自带通道级状态指示、断线检测、超量程报警，故障定位从"逐根量线"变成"看指示灯和软件日志"。

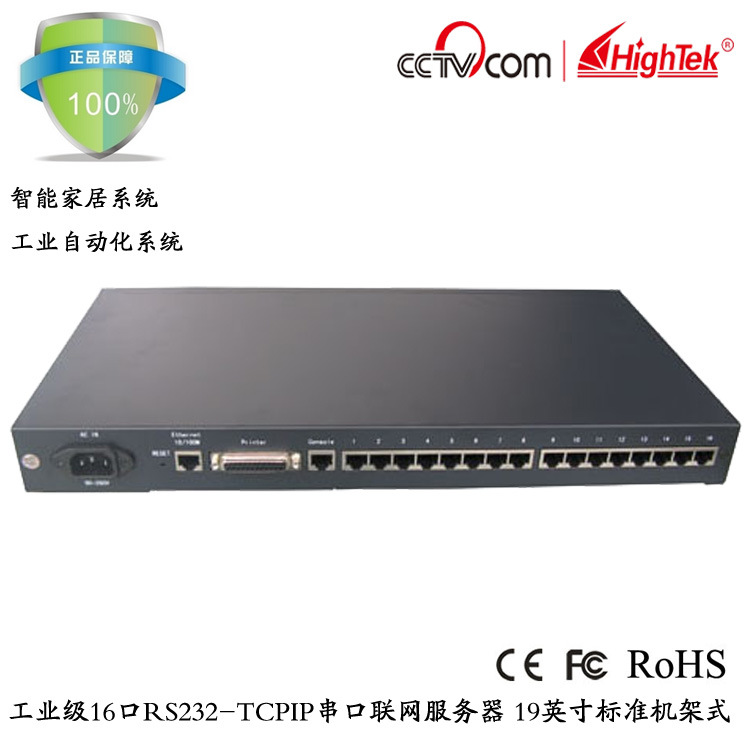

与远程IO功能相近的还有串口服务器和串口转以太网模块。前者主要解决RS232/RS485/RS422设备联网的问题，后者更多承担协议转换角色。在实际项目中，这两类产品常常与远程IO模块配合使用，把老式仪表、变频器、称重控制器一并纳入同一张工业以太网。

二、硬件架构与工作原理

一台典型的工业以太网远程IO模块，内部大致由几个部分组成：

• 信号调理与采集前端：数字量通道经过光耦隔离，模拟量通道经过运放、滤波、ADC采样，常见分辨率为12位、16位甚至24位。
• 主控单元：多采用工业级MCU或ARM处理器，负责协议栈解析、通道扫描、看门狗复位。这也是不少厂商在苏州、昆山等地设立单片机开发团队的原因，硬件定制与固件优化需要贴近客户现场。
• 以太网接口：10/100M自适应，部分型号提供双网口交换功能，支持菊花链或环网冗余。
• 隔离与保护：电源隔离、网络隔离、通道隔离是工业现场的基本要求，尤其在有变频器、伺服、大功率接触器的场合，隔离做得不到位数采就会漂移。
• 外壳与散热：导轨式安装，工作温度常见-20℃~60℃，宽温型号可达-40℃~85℃。

工作原理上，模块周期性扫描各通道，按配置的协议格式打包成以太网帧，由上位机或PLC发起读写请求。以Modbus TCP为例，主机读取输入寄存器即可拿到全部通道数据；写线圈或保持寄存器则实现输出控制。

三、主流协议怎么选

协议选择直接决定了模块能不能顺利接入现有控制系统，是选型时第一个要确认的问题。

• Modbus TCP / Modbus RTU over TCP：兼容性最好，几乎所有PLC、组态软件、SCADA都支持。适合中小型项目、改造项目，以及需要快速对接第三方平台的场景。Modbus远程IO模块在市政、水处理、能源管理中使用极为广泛。
• Profinet：西门子体系的主流选择。Profinet远程IO在汽车、机床、冶金行业配套率很高，支持RT/IRT实时通信、设备描述文件GSDML导入，组态方便，诊断信息丰富。
• EtherNet/IP：罗克韦尔、欧姆龙体系常用，北美项目居多。
• EtherCAT：高实时性场合，如运动控制、锂电卷绕、包装机械，对抖动要求极严。
• MQTT / OPC UA：面向工业物联网与数字化转型项目，可直接对接云平台或MES系统，减少中间网关层。

如果现场设备品牌混杂，建议优先考虑支持多协议切换的以太网IO模块，通过网页配置或拨码即可切换协议，避免后期改造时整批更换。

四、选型时必须盯住的几个参数

很多项目后期出问题，根源都在选型阶段漏掉了细节。以下几点建议逐条对照：

1. 通道类型与数量

数字量输入要区分源型/漏型、干接点/湿接点；数字量输出要区分继电器、晶体管、可控硅，继电器适合频繁切换但寿命有限，晶体管响应快但要注意续流保护。模拟量采集模块则要明确是4-20mA、0-10V、热电偶还是热电阻，以及是否需要差分输入。模拟量通道数量不宜一次配满，建议预留15%~20%冗余。

2. 采集精度与速度

温度、压力类慢变量，16位分辨率、100ms刷新足够；振动、电流波形类快变量，则需要更高的采样率和更短的通信周期。若模块本身刷新率不足，再快的网络也无济于事。

3. 电气隔离等级

通道间隔离、通道对地隔离、电源隔离，三者缺一不可。变频器密集的车间，共模干扰强，隔离不良会表现为数值跳变、通道互扰甚至烧毁端口。

4. 网络冗余与掉线保持

关键工艺点建议选用支持环网冗余的型号，链路断开时自动切换，切换时间在毫秒级。同时要确认模块在通信中断时的输出保持策略——是保持最后值、归零还是进入安全值，这与工艺安全直接相关。

5. 供电与环境适应性

现场多用DC24V供电，要关注功耗与浪涌承受能力。粉尘、油雾、湿热环境需确认防护等级，食品饮料和制药行业还要考虑冲洗、消毒对密封件的影响。

五、典型行业应用场景

结合制造业各细分领域的特点，工业以太网远程IO模块的应用方式也有明显差异。

食品饮料与粮油加工

灌装线、包装线、输送线设备分散，清洗频繁。远程IO通常布置在不锈钢现场箱内，采集液位、流量、阀门状态、电机运行信号，并控制电磁阀与气缸。模拟量采集模块用于温度、压力、称重信号的接入。

纺织印染与化纤

车间温湿度、张力、速度是核心参数，设备数量多且分布广。采用分布式IO可以大幅减少桥架与线缆，配合串口服务器把老式变频器、定型机仪表统一接入。

化工与制药

对防爆、防腐、数据可追溯要求高。远程IO多安装在远离危险区的机柜内，通过本安隔离栅连接现场仪表，数据同步上传DCS与MES，满足批次记录与审计要求。

汽车零部件与新能源电池

节拍快、工位密集，Profinet远程IO和EtherCAT远程IO使用普遍。焊接、涂装、总装线上的夹具检测、气缸位置、拧紧枪信号都通过远程节点汇总，配合安全模块实现急停与门锁监控。

钢铁、有色金属与水泥建材

环境温度高、粉尘大、电磁干扰强，需要宽温型、高隔离等级的模块。常采用光纤环网连接各远程站点，提升抗干扰能力与传输距离。

环保设备与水处理

站点分散、无人值守，远程IO配合4G/5G路由或光纤，将泵站、加药间、在线监测仪表的数据集中到中控室，同时支持手机端报警推送。

包装印刷与物流仓储

设备动作频繁，数字量输出通道使用强度高。宜选用晶体管输出或固态继电器输出，并做好短路与过流保护。

六、与集中式IO的对比

为了更直观地判断适用性，可以从几个维度对比：

• 布线成本：集中式随距离线性增长；分布式一次网络布线，边际成本低。
• 施工周期：分布式可并行施工，调试阶段按节点逐步投运。
• 扩展能力：分布式增加节点即可，集中式需重新配柜、增拉电缆。
• 故障影响面：分布式单节点故障影响局部；集中式一块IO卡故障可能影响整条线。
• 实时性：集中式略优；分布式依赖网络质量，需做好网络规划与QoS配置。

经验做法是：主控逻辑仍由PLC承担，远程IO负责信号就近接入；对实时性要求极高的轴控、同步运动，仍采用本地IO或专用总线。

七、部署与调试要点

设备选对了，部署不当同样会出问题。现场常见经验包括：

• 网络分层：控制层与信息层尽量物理或逻辑隔离，避免办公网流量影响控制通信。
• IP规划先行：按产线、工段、机柜编号分配IP，形成文档，避免后期维护混乱。
• 屏蔽与接地：网线屏蔽层单端接地，避免形成地环流；模拟量信号线与动力线分开走线槽，间距保持20cm以上。
• 电源独立：IO模块供电与变频器、伺服驱动器供电分开，必要时加装隔离电源或滤波模块。
• 通信超时设置：合理设定超时与重试次数，过短易误报，过长会延误故障响应。
• 留足诊断信息：调试阶段打开通道级诊断，记录断线、超量程事件，为后期运维积累基线数据。

八、常见故障与排查思路

现场反馈较多的问题大致集中在以下几类：

• 模拟量数值跳动：多为接地不良、屏蔽失效或与动力线并行敷设所致，先查接地与走线，再查传感器本身。
• 通信偶发中断：检查网线水晶头压接质量、交换机温度、是否存在网络风暴；环网结构要确认冗余配置生效。
• 输出通道无动作：确认负载电流是否超出模块额定值，继电器触点是否粘接，输出公共端接线是否正确。
• 模块频繁复位：多与供电电压跌落、电源容量不足有关，测量模块端电压波动情况。
• 协议对接失败：核对寄存器地址映射、字节序、从站ID，Profinet项目要确认GSDML文件版本与组态一致。

九、关于定制与供应商选择

标准化产品能满足大多数场景，但制造业现场总有"非标"需求：特殊的通道组合、特定的机械尺寸、独有的通信协议、与既有控制板的接口匹配。这时就需要供应商具备硬件定制与嵌入式开发能力。

选择远程IO模块厂家时，可以重点考察几个方面：

• 是否有自主研发的硬件平台与固件团队，而不是简单贴牌；
• 是否能提供SDK、寄存器表、GSDML/EDS文件等完整技术资料；
• 是否具备EMC、高低温、振动等测试能力与检测报告；
• 是否愿意配合做样机验证与现场调试；
• 供货周期与长期供货承诺是否可靠。

在长三角地区，围绕苏州单片机开发、昆山单片机开发的产业配套相对成熟，从原理图设计、PCB布线到固件开发、小批量试产可以在较短周期内完成，这对需要快速迭代的工业控制板定制项目是一个现实优势。同时，具备自动化系统集成能力的团队往往更懂现场，能把数据采集板卡、串口服务器、以太网IO模块、上位机软件整合成一套可落地的方案，而不是只交付一个孤立的硬件。

十、技术趋势展望

从近两年的产品演进看，几个方向值得关注：

• TSN时间敏感网络：在标准以太网上实现确定性传输，未来有望让远程IO承担部分运动控制任务。
• 边缘计算下沉：模块内置简单逻辑、报警判断与数据预处理，减少上位机负担与网络流量。
• IO-Link融合：与IO-Link主站结合，实现传感器参数远程配置与预测性维护。
• 无线与5G：在移动设备、临时产线、室外站点中补充有线网络的覆盖盲区。
• 国产化替代：芯片、协议栈、开发工具链的自主可控程度持续提升，中高端市场国产模块的接受度明显提高。

结语

工业以太网远程IO模块看似只是控制系统里的一个"配角"，但它决定了现场数据能否被高质量地采集、传输与利用。选型时多花一天时间确认协议、隔离、通道与冗余，往往能省下后期数周的调试与整改。对于正在推进产线自动化改造、设备联网或数字化车间建设的企业来说，把远程IO这一层的架构想清楚，后续的MES对接、数据分析、智能运维才有扎实的基础。

无论是单台设备的信号采集，还是整厂范围的分布式控制，从需求梳理、方案设计到硬件定制与系统集成，选择一支既懂硬件又懂现场的团队，通常比单纯比较参数表更有价值。
