工业以太网远程IO模块：从现场信号采集到自动化系统集成的完整选型与应用指南
在制造业数字化转型的浪潮中，车间里那些曾经依赖硬接线、依赖人工巡检的设备，正在被一层层看不见的数据网络重新连接起来。推动这场变化的关键部件之一，就是工业以太网远程IO模块。它把分散在产线各处的开关量、模拟量信号集中采集，再通过一根网线送到PLC、上位机或MES系统，让"设备状态可视、生产数据可追"从口号变成日常。本文结合食品饮料、纺织印染、汽车零部件、制药、包装印刷、锂电光伏等行业的实际工况，系统梳理工业以太网远程IO模块的技术要点、选型逻辑与落地经验，供设备工程师与自动化集成商参考。
一、工业以太网远程IO模块到底是什么，解决了哪些现场痛点
传统控制柜的典型做法是：现场的接近开关、光电开关、限位、按钮、温度变送器、压力变送器，全部用电缆拉回主控制柜，再接到PLC的IO卡上。当产线长度超过几十米、设备点位超过几百个时，这种做法会带来三个难以回避的问题。
- 线缆成本高、施工周期长：一台包装机加上前后输送线，往往需要几十甚至上百根控制电缆，桥架、线槽、端子排层层叠加，材料费和人工费都很可观。
- 故障排查困难：一根线松动，可能要在密密麻麻的端子排里找上半小时，停机损失直接叠加。
- 扩展和改造几乎等于重做：新增一台设备、加两个检测点，就要重新拉线、重新配柜。

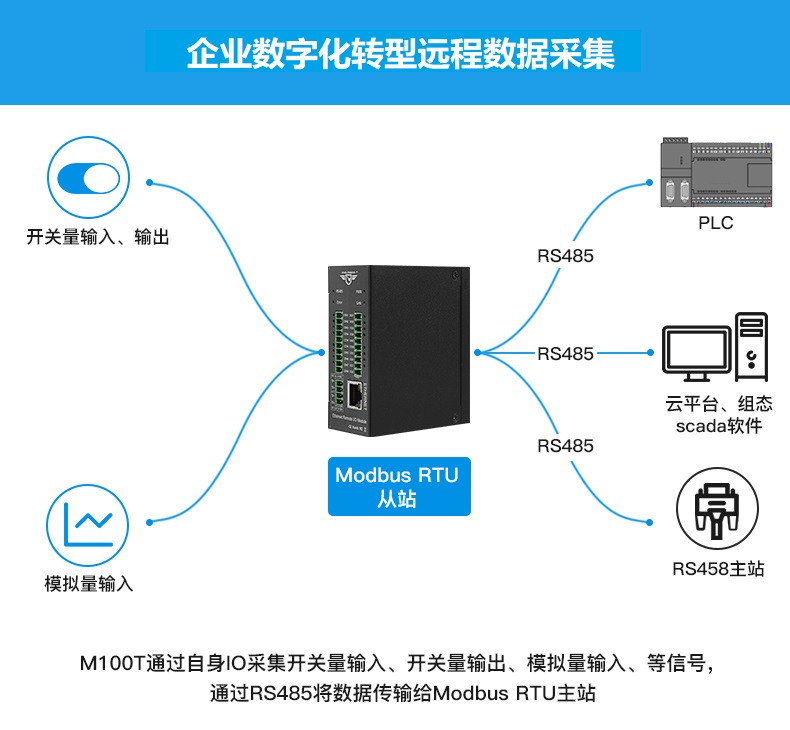

工业以太网远程IO模块的思路是把IO"下沉"到现场。模块安装在设备旁边或产线就近的防水接线箱里，现场信号就近接入，模块通过以太网把数据打包上传。主控PLC只需处理网络上的数据帧，不再需要为每个点位预留物理通道。这样做的直接收益是：线缆数量大幅减少、柜体体积缩小、改造时只需在网络上增加一个节点。
二、核心技术原理与必须关注的性能指标
1. 通信协议：Modbus TCP、Profinet、EtherCAT、EtherNet/IP
工业以太网远程IO模块的"以太网"，并不是家用路由器的那个以太网。它需要在实时性、确定性和抗干扰能力上满足工业现场要求。目前主流协议各有侧重：
- Modbus TCP：开放、通用、易调试，几乎所有PLC、组态软件、SCADA都支持。适合数据采集、能耗监测、辅助设备联网等对实时性要求不极端的场景。
- Profinet：西门子生态的主力协议，支持RT和IRT，扫描周期可以做到毫秒级，广泛用于汽车零部件、机床、包装线等对同步要求高的场合。
- EtherCAT：报文"飞速穿越"，适合多轴运动控制和高速IO，在锂电、光伏、3C装配设备中应用密集。
- EtherNet/IP：罗克韦尔体系常用，在部分外资工厂和冶金、造纸行业较常见。
选型时第一步要确认的就是主控系统的协议类型。Modbus远程IO模块和Profinet远程IO看上去功能接近，但在工程实施上完全不同：前者组态灵活、调试方便，后者需要GSD文件、设备名分配和拓扑规划。混用会带来额外的网关成本和故障点。
2. 通道类型：数字量、模拟量、温度、脉冲
一套完整的远程IO系统通常包含多种通道类型，按现场需求组合：
- 数字量输入（DI）：采集按钮、行程开关、接近开关、继电器触点状态，常见16路、32路密度。需要关注输入类型是源型还是漏型，是否支持光电隔离。
- 数字量输出（DO）：驱动继电器、电磁阀、指示灯。要留意输出形式（晶体管/继电器）、单通道电流能力以及是否带短路保护。
- 模拟量采集模块：采集4-20mA、0-10V信号，用于压力、液位、流量、变频器频率反馈等。分辨率一般12位到16位，精度等级和温漂是核心指标。
- 温度采集：支持PT100、PT1000、热电偶（K、J、S型等），在食品杀菌、注塑、热处理、制药发酵等工序中不可或缺。
- 高速计数与脉冲输出：用于流量计脉冲累计、编码器计数、简易定位控制。
3. 容易被忽略却决定成败的指标
- 隔离电压：通道与通道之间、通道与通信之间是否做光电隔离，直接决定了模块在变频器、伺服、大功率接触器附近的生存能力。2500V以上的隔离是工业现场的基本要求。
- 工作温度：-20℃~60℃是常规款，冶金、玻璃、烘干线附近需要-40℃~75℃的宽温版本。
- 防护等级：柜内安装可选IP20，现场安装需要IP65甚至IP67的金属或工程塑料外壳。
- 看门狗与掉线保持策略：网络中断时，DO输出是保持、清零还是进入安全值，必须在选型阶段就定义清楚，这涉及设备和人身安全。
- 供电范围：9-36V宽压输入可以适应现场电压波动，避免因电源不稳导致模块复位。
三、不同行业的典型应用场景
1. 食品、饮料与酿酒行业
灌装线、杀菌釜、CIP清洗系统、发酵罐区，普遍存在设备分散、点位多、环境潮湿的特点。工业以太网远程IO模块就近安装在灌装工位旁，采集液位开关、光电计数、温度变送器信号，再把数据送给主控PLC。清洗区域使用的模块需要IP65以上防护和不锈钢外壳，能够承受高压水冲洗。酿酒行业的发酵车间温度点位密集，采用带PT100输入的模拟量采集模块可以大幅降低布线复杂度。
2. 纺织、印染与化纤
定型机、染缸、络筒机等设备长、跨度大，且车间温湿度高、棉絮粉尘多。远程IO模块在这些场合的优势非常突出：一台定型机有十几个温区，若全部拉线回主柜，电缆用量惊人；采用分布式模块后，每个温区就近接入，网络串联即可。需要注意防尘设计，以及变频器密集环境下的屏蔽与接地处理。
3. 汽车零部件与新能源
焊装线、涂装线、总装线大量使用Profinet和EtherCAT。机器人工作站之间的安全信号、夹具到位检测、拧紧枪状态反馈，通常由现场模块承担。锂电行业的卷绕、叠片、注液设备节拍快、同步要求高，对模块的刷新周期和抖动有明确指标。光伏组件线则常见长距离输送带，需要模块支持级联和环网冗余。
4. 制药与生物制品
制药车间对数据完整性、可追溯性有严格要求。远程IO模块采集的温湿度、压差、搅拌转速等参数需要长期记录并符合审计追踪要求。在选择远程IO模块厂家时，除了硬件指标，还要考虑是否便于与MES、LIMS系统对接，是否支持标准Modbus TCP以便上位软件快速读取。
5. 钢铁、有色金属与水泥
高温、高粉尘、强电磁干扰是这一行业的常态。冶金现场的液压站、风机、除尘设备监测点分散，模块需要宽温设计和强化隔离。水泥厂的皮带输送、称重配料、袋式除尘器状态监测，也大量采用分布式IO方案。
6. 包装、印刷与纸制品
包装机械讲究节拍和稳定性。远程IO模块安装在机器机架上，采集色标信号、料位、气缸磁感应开关，输出控制封切、送膜、贴标动作。设备出口到不同国家时，协议兼容性直接决定了产品能否顺利配套当地控制系统。
7. 水处理、环保设备与市政配套
污水处理站的格栅、提升泵、加药装置、污泥脱水机分布在整个厂区，传统做法依靠远程柜和大量电缆。使用工业以太网远程IO模块配合环网交换机，可以显著降低施工量，同时把运行数据统一汇聚到中控室。
四、串口设备如何融入以太网体系
很多工厂的现实情况是：新上的主控系统用工业以太网，但现场还留着一批 RS232/RS485 的老设备——老式温控器、变频器、称重仪表、电表、条码枪。这些设备并不会因为系统升级就被淘汰，此时串口服务器（也称串口转以太网模块）就派上用场。
它把串口数据双向透明地转换成以太网数据，上位机通过虚拟串口或Modbus TCP网关方式访问，老设备无需改造即可接入新系统。实践中常见的组合方式是：串口服务器负责把仪表数据"抬"到网络上，工业以太网远程IO模块负责把开关量、模拟量"抬"到网络上，两者在交换机层面统一汇聚，再由PLC或SCADA统一调度。
- 串口服务器选型要点：支持的串口数量、波特率范围、是否支持RS485自动流向控制、是否支持Modbus RTU转Modbus TCP、是否支持心跳包和断线重连。
- 远程IO模块选型要点：通道密度、隔离等级、协议类型、组态便利性、导轨安装方式。
五、选型实操：一张清单帮你少走弯路
面对市场上型号繁杂的产品，建议按下面的顺序逐项确认，避免"买到能用但不合适"的情况。
| 确认项 | 关键问题 | 常见选择 |
|---|---|---|
| 协议 | 主控PLC是什么品牌和协议？ | Modbus TCP / Profinet / EtherCAT / EtherNet/IP |
| 点位数量 | 现场实际点位有多少？预留多少余量？ | 建议预留20%~30%余量 |
| 通道类型 | DI、DO、AI、AO、温度分别多少路？ | 可组合式或混合模块 |
| 安装环境 | 柜内还是现场？有无水汽、粉尘、高温？ | IP20导轨式 / IP65现场型 |
| 通信距离 | 最远节点到交换机多远？ | 超100米考虑光纤或环网 |
| 冗余需求 | 断网后设备如何动作？ | 定义输出保持/复位策略 |
| 供电 | 现场是24VDC还是宽压？ | 9-36V宽压输入更稳妥 |
| 组态软件 | 是否有现成的GSD/EDS/XML文件？ | 影响工程调试时间 |
六、现场实施中的常见问题与规避方法
1. 通信偶发中断
最常见的原因是屏蔽层处理不当。工业以太网电缆的屏蔽层应在两端做360°接地，而不是拧成"猪尾巴"接一根线。此外，动力电缆与网络电缆同槽敷设、变频器输出线未使用屏蔽电缆，都会造成误码。建议网络线与动力线保持20厘米以上间距，交叉时垂直交叉。
2. 模拟量读数漂移
模拟量采集模块的精度受接地方式和电源质量影响很大。4-20mA信号建议采用独立屏蔽双绞线，屏蔽层单端接地；多路信号共用一根回线时，容易产生共模干扰。若现场变频器较多，优先选择通道间隔离的模块。
3. 模块频繁复位
多数情况是供电问题。24V电源容量不足、与大功率负载共用一路电源、线径过细导致压降，都会让模块在负载动作瞬间掉电。建议IO模块采用独立开关电源供电，并在模块端加装滤波。
4. 组态对不上点位
不同厂家对通道地址的定义方式不同，有的按字节、有的按位，有的支持自由映射。工程前期应索取完整的通信手册和示例工程，最好在实验室提前做一次点对点联调，再上现场。
七、从标准品到定制：当现场没有合适的现成模块
标准化产品能覆盖大部分通用场景，但制造业的现场千差万别。常见的定制需求包括：
- 特殊通道组合，例如8路热电偶+8路DI+4路DO集成在一个模块内；
- 特殊机械结构，需要适配既有接线箱的安装孔位和端子布局；
- 私有协议对接，需要与既有控制器或自研上位机通信；
- 特殊算法下沉，例如在采集板卡上完成滤波、标定、越限判断；
- 环境强化，例如耐盐雾、耐油污、抗强振动。
这类需求往往需要从硬件电路、固件到上位机协议的完整开发能力。以长三角地区为例，苏州、昆山一带聚集了大量电子制造与自动化配套企业，本地的苏州单片机开发、昆山单片机开发团队可以较快响应打样和试产需求，与整机厂、设备厂的配合效率较高。选择合作方时，除了看开发能力，更要看是否理解工业现场——一款数据采集板卡在实验室跑通不难，难的是在电磁环境复杂的车间里连续运行三年不出问题。
工业控制板定制通常涉及几个层面：原理图与PCB设计、EMC设计与整改、元器件选型与国产化替代、嵌入式固件开发、上位机协议与驱动、以及小批量试产与老化测试。一个成熟的定制流程，应该在前端就明确使用环境、寿命要求和认证需求，而不是等到样机装到现场才发现问题。
八、远程IO在自动化系统集成中的角色定位
把工业以太网远程IO模块放进整个系统来看，它是"感知层"与"控制层"之间的连接件。一个典型的自动化系统集成项目，通常包含以下几层：
- 现场层：传感器、执行器、变频器、仪表，产生和接收物理信号；
- 采集层：工业以太网远程IO模块、模拟量采集模块、串口服务器，完成信号数字化与协议转换；
- 控制层：PLC、工控机、运动控制器，执行逻辑与工艺控制；
- 监控层：SCADA、组态软件、HMI，实现画面监视与报警；
- 管理层：MES、ERP、能源管理系统，做数据分析与决策支持。
采集层虽然不直接决定工艺，却决定了上层数据是否可信。如果采集层不稳定，MES上的OEE统计就会有偏差，能耗分析就会失真，最终影响的是管理决策的质量。这也是为什么在系统集成中，IO模块的选型不该只看价格，而要看长期运行的稳定性与可维护性。
九、常见问题解答
问：Modbus TCP和Profinet的远程IO模块可以互换使用吗？
不能直接互换。协议不同，PLC侧的组态方式和通信机制也不同。如果需要跨协议，必须通过网关设备转换，或者选择支持多协议的模块。
问：一个网段可以挂多少个远程IO模块？
理论上取决于交换机和IP规划，实际工程中建议单个网段控制在合理数量内，并采用星型或环网拓扑，避免长链式级联导致单点故障影响整条线。
问：远程IO模块的响应速度能满足高速产线吗？
取决于协议和模块性能。Modbus TCP通常几十毫秒量级，Profinet RT可以做到几毫秒，EtherCAT可以做到微秒级同步。高速产线应优先选择实时性更强的协议。
问：现场已有RS485总线，还需要换成以太网吗？
不一定。如果现有总线运行稳定、点数不多，可以通过串口服务器把数据接入以太网，保护既有投资。当节点数量增加、速率要求提高时，再逐步替换为以太网IO方案。
问：模拟量采集模块的精度怎么判断？
关注三个参数：分辨率（多少位）、综合精度（满量程的百分比）、温漂（每摄氏度误差）。厂家的数据手册通常会给出常温指标，实际应用中要考虑现场温度范围。
十、结语
工业以太网远程IO模块并不是一个"高大上"的部件，它更像车间里的神经系统末梢——不显眼，但一旦出问题，整条产线的信息流就会受阻。选对协议、选够点位、选准防护等级，再配合规范的布线与接地，才能让这套系统在食品车间的水汽里、在纺机旁的棉絮中、在汽车焊装线的电磁噪声下，长期稳定地工作。
